事前準備

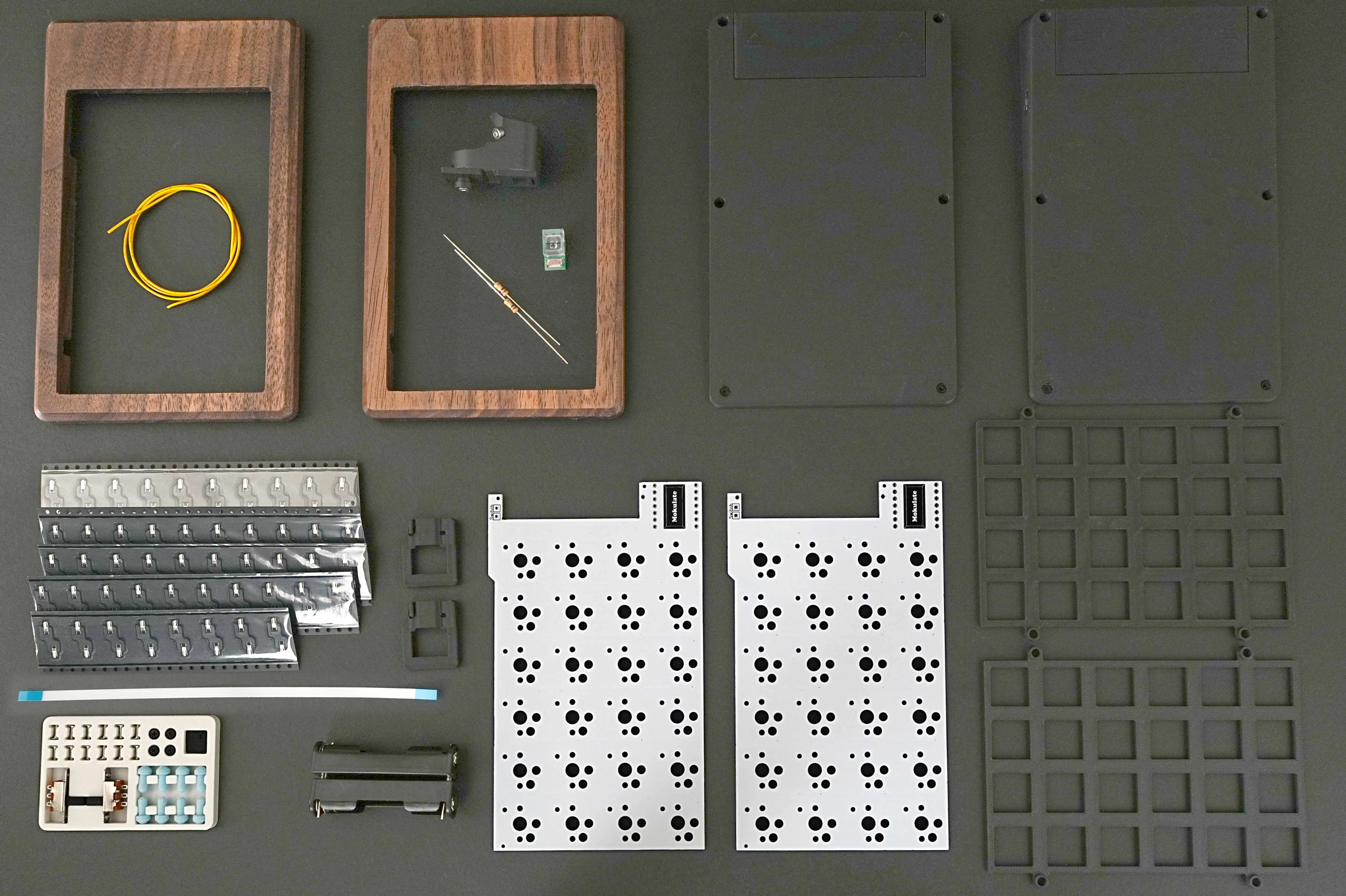

キットに含まれている部品
Section titled “キットに含まれている部品”| 名前 | 数 | 備考 |
|---|---|---|
| メイン基板 | 2枚 | v1とv2を1枚ずつ |
| 木製トップケース | 2個 | 左右共通 |
| スイッチプレート | 2個 | 左右共通 |
| 電池カバー | 2個 | 左右共通 |
| マイコンカバー | 2個 | 左右共通 |
| ボトムケース | 1組 | |
| Kailh PCBソケット choc用 | 48個 | |
| COROPIT mini | 1組 | トラボケース、基板、固定パーツ |
| 電池ボックス | 2個 | |
| スペーサー | 6個 | |
| スライドスイッチ | 2個 | |
| ゴム足 | 8個 | |
| Tadpole Pin | 8個 | 一番やわらかい50A |
| ネジ M2 | 4本 | スライドスイッチ取り付け用 |
| ネジ M1.7 | 12本 | ケース固定用 |
| 電線 | 1本 | スイッチの空中配線用 |
| フレキシブルケーブル | 1本 | |
| 抵抗 | 2個 | 足を切って配線に使います |
別途手配していただく部品
Section titled “別途手配していただく部品”| 名前 | 数 | 備考 |
|---|---|---|
| XIAO nRF52840 Plus | 2個 | トラックボールをつけるためPlusを用意してください |
| 19 mmトラックボール | 1個 | |
| ロープロファイルキースイッチ (Choc V2互換) | 48個 | |
| ロープロファイルキーキャップ | 48個 | すべて1u |
| 単四電池 | 2本 | アルカリ or 充電 |
必要な工具類
Section titled “必要な工具類”| 名前 | 備考 |
|---|---|
| はんだごて | 温度調整可能だと◎ |
| はんだ | |
| ピンセット | |
| 精密ドライバー0番 | |
| ニッパー/ペンチ | 電池ボックスの足切りや電線処理に使用 |
| USB type-Cケーブル | 1本 |
